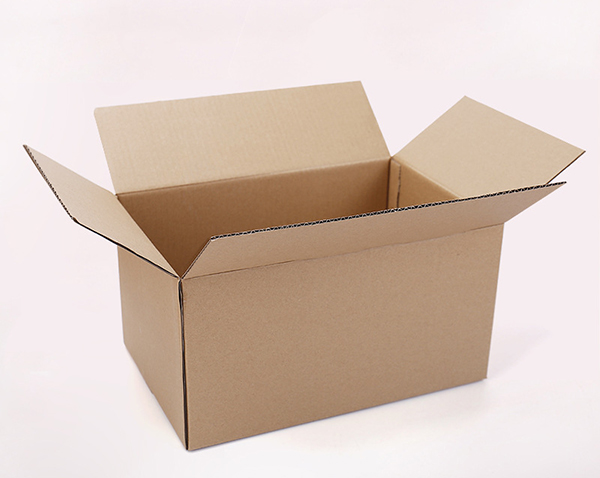

瓦楞紙箱的搖蓋斷裂是紙箱廠客戶投訴最多的項(xiàng)目之一，特別是干燥天氣，瓦楞紙箱搖蓋在客戶進(jìn)行裝箱拗折時(shí)，容易出現(xiàn)里紙斷裂的現(xiàn)象，嚴(yán)重困擾了紙箱廠的正常生產(chǎn).下面昆之翔為大家講解提高瓦楞紙箱搖蓋耐折度的方法.
首先要選用耐折度較高的面紙和里紙，通常三層抄造的原紙中，原木漿比例較高的原紙耐折度更好。
在保證紙板粘合強(qiáng)度的前提下，盡量降低蒸汽壓力，可以將蒸氣壓力由通常的9~11kgf/cm2下降為7~8kgf/cm2。這樣可以降低預(yù)熱缸等加熱部件的表面溫度，減少瓦楞紙板在生產(chǎn)過程中的水份散失，提高紙板的耐折度。
降低紙板在生產(chǎn)過程中的加熱量。對于單面機(jī)組根據(jù)原紙的具體情況可以適當(dāng)?shù)仃P(guān)閉預(yù)熱缸和單面機(jī)上的預(yù)熱缸的進(jìn)氣閥門，減少進(jìn)氣量。對于雙面機(jī)可以關(guān)閉部分熱板的進(jìn)氣閥門或減少熱板的進(jìn)氣量，也可以適當(dāng)提升雙面機(jī)熱板部分重力輥的高度。
在保證單面瓦楞紙板粘合正常的情況下，適當(dāng)增加單面機(jī)的施膠量和芯紙的蒸氣噴淋。
提高雙面機(jī)的運(yùn)行速度，減少紙板在雙面機(jī)內(nèi)的運(yùn)行時(shí)間，同樣也可以降低紙板的加熱量，減少水份的散失，從而提高紙板的耐折度。噴淋：
在三聯(lián)預(yù)熱器和雙面機(jī)之間安裝噴淋裝置，對單面瓦楞紙板進(jìn)行噴淋，以增大含水量。同時(shí)也可以在縱切壓線機(jī)關(guān)安裝噴淋裝置，對由于雙面機(jī)停機(jī)等原因造成紙板過干進(jìn)行壓前噴淋，以增加紙板的含水率，使壓紙時(shí)，紙板不易破裂。
壓線：
盡量加深壓線深度，以紙板不破裂為限度，但要避免壓線處出現(xiàn)“微裂”，保證紙板被壓透、壓實(shí)、瓦楞一定要被壓塌，這樣可以明顯地提高紙箱搖蓋的耐折度。
降低膠水粘度，增大膠水的含水量，這樣可以提高紙板的含水量。膠水的粘度建議控制在30秒~35秒之間。
做好以上幾點(diǎn)對于提高紙板的耐折度會有明顯的效果。
關(guān)注昆之翔微信公眾號
