瓦楞紙箱的結構特點是由點、線、面、體等幾何要素組成的。由于瓦楞紙箱一般是由模切出的平面瓦楞紙板折疊成形，角是一個十分重要的結構要素。

瓦楞紙箱三類結構點：

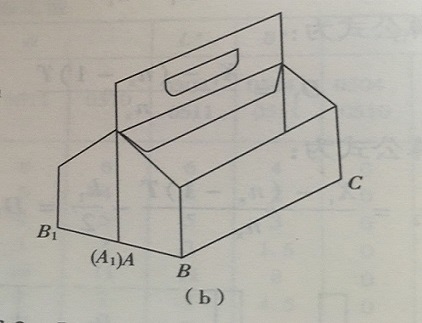

（1）A、A_1、B、B₁^.......各點，為多面相交點，稱為旋轉點，在由平面瓦楞紙板組成型為立體瓦楞紙箱過程中起重要作用。

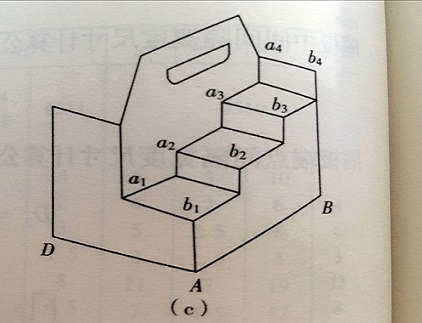

（2）a_1、b_2、a_2、b₂、a₃、b₃、a₄、b₄各點，為兩面相交點，稱為正反撳點，在瓦楞紙箱間壁、封底、固定等正反撳結構的成形過程中起重要作用。

（3）地面的O、P兩點為平面內的點，可位于組成一個平面的多個紙板上，當旋轉成形后，這些點需在一個平面上重合。

瓦楞紙箱的線通常是指壓痕線，供折疊成型之用。在成型過程中折疊130°后又恢復原位的壓痕線稱為預折線;在成型過程中需要折疊180°的壓痕線稱為工作線。瓦楞紙箱的體通常是通過紙板旋轉成型的，點、線、面所共有的角是旋轉成型體類瓦楞紙箱成形的關鍵。
